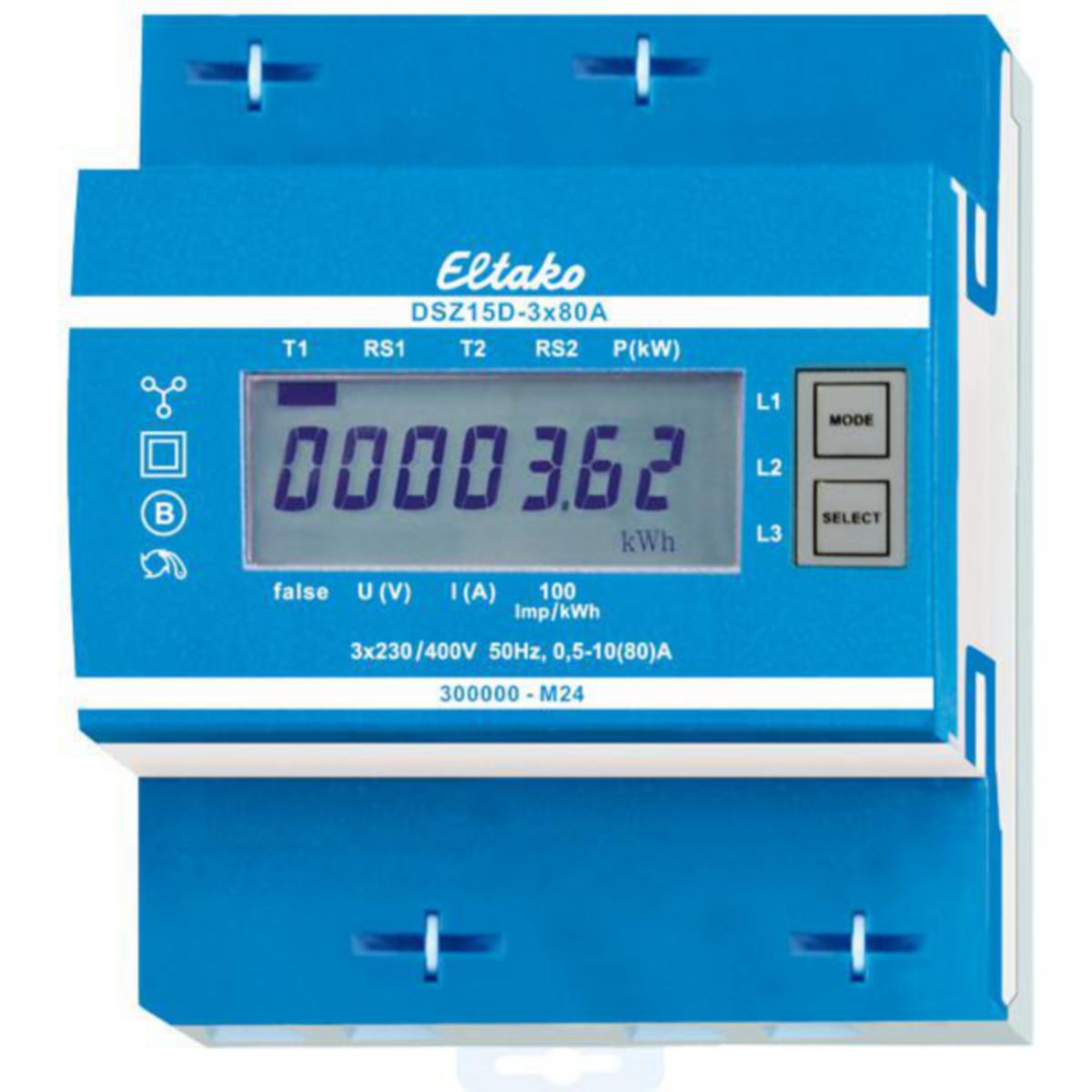

Energiamittari Din Dsz15D-3X80A [6712632]

Kolmevaihe energiamittari, suora mittaus.Nestekidenäytöstä voidaan lukea tariffikohtainen kokonaisenergiankulutus T1 ja T2 (kWh), nollattavaan RS1 ja RS2 muistiin tallennettu kokonaiskulutus (kWh), hetkellinen virrankulutus P (kW), hetkellinen jännite U (V) ja hetkellinen virta I (A) per vaihe.

Maksimivirta 3x80A.
MID-hyväksytty.
4 DIN-moduulia = leveys 70mm, syvyys 58mm.
Valmiustilan kulutus vain 0,5 W/johto.
Tarkkuusluokka B (1%).
S0-liitännällä.
Suoraan mittaava kolmivaihevirtamittari, mittaa pätöenergian tulojen ja lähtöjen välillä virtaavien sähkövirtojen perusteella.
Laitteen oma kulutus, joka on korkeintaan vain 0,5 wattia, tai pätöteho, joka on 0,5 wattia johtoa kohden, ei tule huomioiduksi mittauksissa, eikä se näy näytössä.
1-, 2- tai 3-vaihejohtimet joiden virta on maksimissaan 80A, voidaan kytkeä mittariin.
Käynnistysvirta on 40mA.
N-liittimen on oltava aina kytkettynä.
7-osainen nestekidenäyttö voidaan lukea myös ilman virransyöttöä kahdesti kahden viikon sisällä.
Virrankulutus osoitetaan palkilla näytössä, joka vilkkuu nopeudella 100 kertaa/kWh.
Suunniteltu käytettäväksi vakiona kaksitariffimittarina: Vaihda toiseen tariffiin kytkemällä 230V liittimiin E1/E2.
Näytön oikealla puolella ovat näppäimet MODE ja SELECT, paina niitä selataksesi valikkoa käyttöohjeen mukaisesti.
Ensin taustavalo menee päälle, sen jälkeen näyttöön voidaan hakea tariffikohtainen sähköenergian kokonaiskulutus, nollattavissa olevaan RS1- tai RS2-muistiin tallennettu kulutus, lukuhetken arvo, jännite ja virta per vaihe.
Vikailmoitus (false): kun jokin vaihejohdin puuttuu tai virran suunta on väärä, näyttöön ilmestyy merkki 'false' -kohtaan ja kyseisen vaihejohtimen kohdalle näytön oikeaan reunaan.
