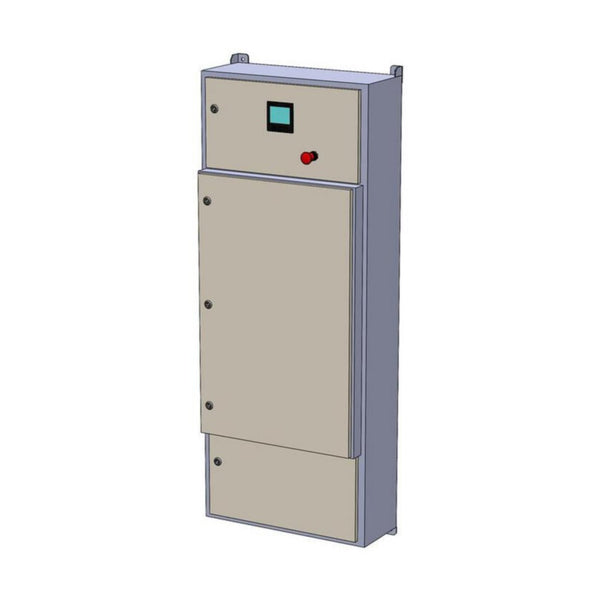

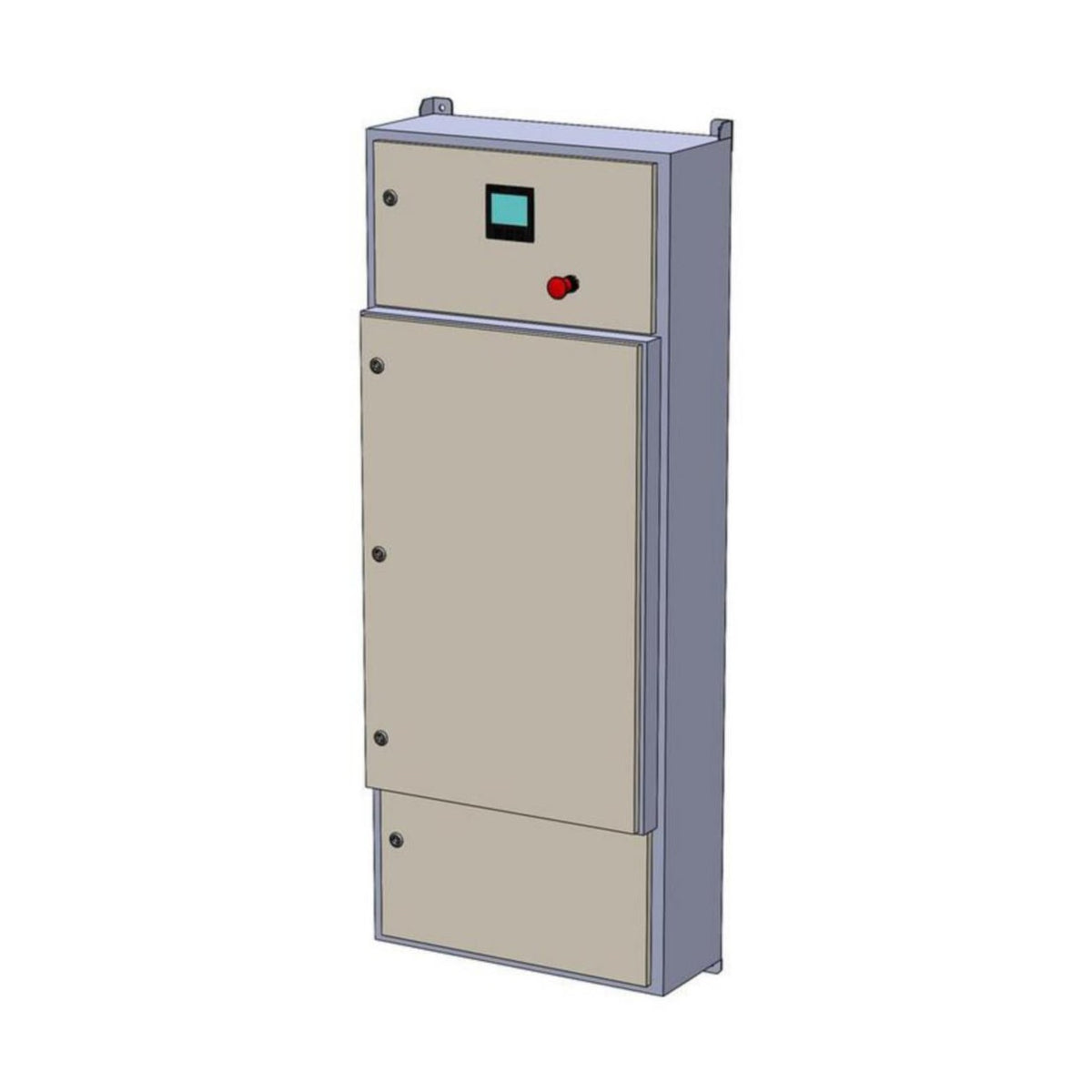

Ryhmäkeskus Fe Utu Ahma Ksk250m-2f [3427496]

• Tuotemerkki: UTU
• Tuotenumero: LVI-3427496
• Toimitusaika: n. 5-10 arkipäivää
• Toimituskulu: 9,90 € tai
• Ilmainen nouto, ei piilokuluja

Keskitetyn suojauksen kotelo kahdelle max. 250 kWp invertterille. IP44, seinäasenteinen, käyttölämpötila min. -20°C. Nimellisvirta 400A. Sisältää Hager H3+ sarjan kompaktikatkaisijan moottoriohjauksella. Keskuksessa erillisillä jonovarokkeilla /250A lähdöt kahdelle invertterille (ei sisällä sulaketarvikkeita). Katkaisijan aukiohjaus alijännitelaukaisijalla (230VAC). Aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kiinniohjaus moottoriohjaimella (230VAC), kun valvontareleeltä saadaan lupa palautua verkkkoon. Kiinniohjauksessa aikarele varmistaa kompaktikatkaisijan moottoriohjaimen oikeanlaisen toiminnan. Kompaktikatkaisija lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan tarvittaessa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.

Tuotenumero: 3427496

Toimittajan tuotenumero: KSK250M-2F

EAN koodi: 6438526003511

Tekniset tiedot

• Vaiheiden lukumäärä: 3
• Ryhmien kokonaismäärä: 0
• Suorien lähtöjen määrä: 0
• Pääkytkimen napojen määrä: 3
• Vikavirtajohdonsuojien määrä: 0
• Vikavirtasuojakytkinten 30 mA määrä: 0
• Vikavirtasuojakytkinten 300 mA määrä: 0
• Vikavirtasuojattujen ryhmien määrä: 0
• Valaistusryhmien määrä: 0
• Pääkytkimen nimellisvirta: 400 A
• Kotelointiluokka (IP): IP34
• Suojaus: muu
• Kotelon/suojuksen materiaali: teräs
• Asennustapa: pinta-asennus
• Korkeus: 1600 mm
• Leveys: 620 mm
• Syvyys: 245 mm
• Liesiryhmä: ei ole
• Valokaarisuojalaitteiden AFDD lukumäärä: 0
• Varatila moduulikojeille: 0
• RAL-numero: 1013
• Väri: muu
• Suojuksen tyyppi: ovi
• Lukitus/kiinnitys: muu
