Ryhmäkeskus Fe Utu Ahma Ksk075m-3f [3427493]

• Tuotemerkki: UTU
• Tuotenumero: LVI-3427493
• Toimitusaika: n. 5-10 arkipäivää
• Toimituskulu: 9,90 € tai
• Ilmainen nouto, ei piilokuluja

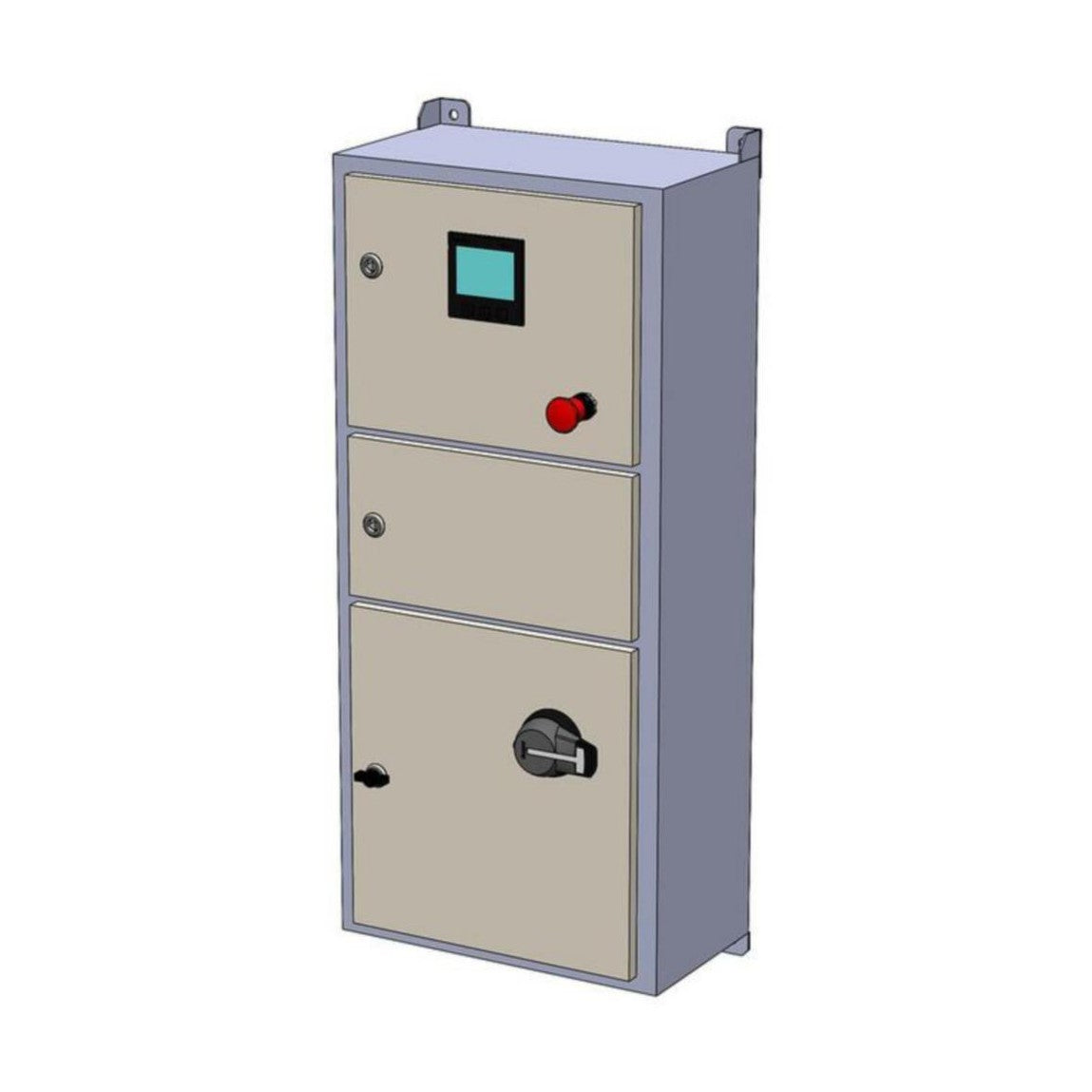

Keskitetyn suojauksen kotelo kolmelle max. 75 kWp invertterille. IP44, seinäasenteinen, käyttölämpötila min. -20°C. Nimellisvirta 100A. Sisältää kuormakytkimen 125A ja kontaktorin 150A (mitoitus 1,5x In). Keskuksessa erillisillä johdonsuojilla MCN340E lähdöt kolmelle invertterille. Kontaktorin aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kontaktori ohjataan kiinni, valvontareleeltä saadaan lupa palautua verkkoon. Pääkytkin lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan tarvittaessa. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.

Tuotenumero: 3427493

Toimittajan tuotenumero: KSK075M-3F

EAN koodi: 6438526003474

Tekniset tiedot

• Vaiheiden lukumäärä: 3
• Ryhmien kokonaismäärä: 0
• Suorien lähtöjen määrä: 0
• Pääkytkimen napojen määrä: 3
• Vikavirtajohdonsuojien määrä: 0
• Vikavirtasuojakytkinten 30 mA määrä: 0
• Vikavirtasuojakytkinten 300 mA määrä: 0
• Vikavirtasuojattujen ryhmien määrä: 0
• Valaistusryhmien määrä: 0
• Pääkytkimen nimellisvirta: 100 A
• Kotelointiluokka (IP): IP34
• Suojaus: muu
• Kotelon/suojuksen materiaali: teräs
• Asennustapa: pinta-asennus
• Korkeus: 1000 mm
• Leveys: 400 mm
• Syvyys: 180 mm
• Liesiryhmä: ei ole
• Valokaarisuojalaitteiden AFDD lukumäärä: 0
• Varatila moduulikojeille: 0
• RAL-numero: 1013
• Väri: muu
• Suojuksen tyyppi: ovi
• Lukitus/kiinnitys: muu
