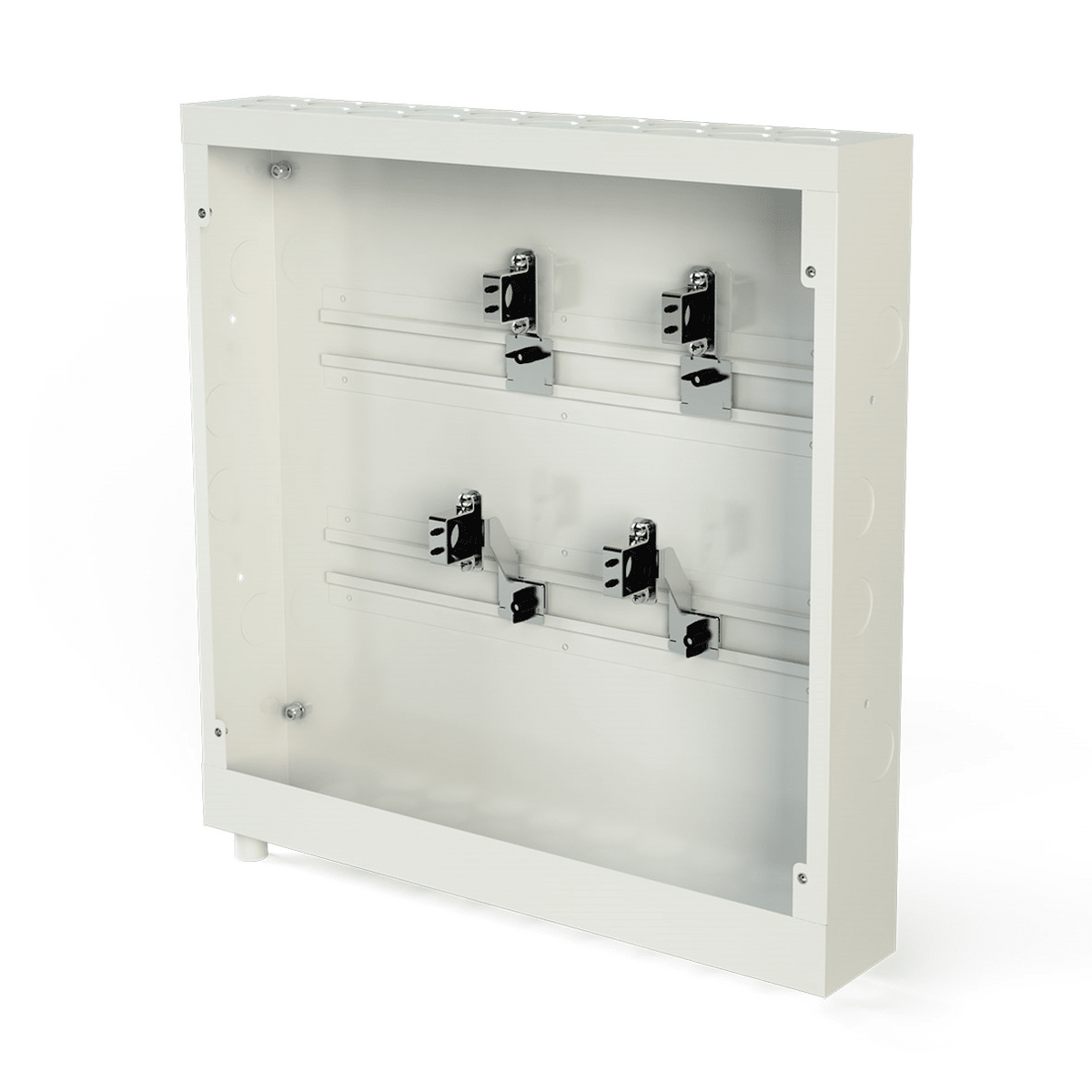

Jakotukkikaappi LK 700X550X95 [2073887]

LK Jakotukkikaappi UNI 350, UNI 450, UNI 550 ja UNI 700. Kaapit ovat vesitiiviitä ja ne on valmistettu jauhemaalatusta teräslevystä, värikoodi RAL 9016. Kaikki kaapit on hyväksytty NT VVS 129 mukaan.

Huom! Jos runkoputki vedetään kaapin sisälle, lähtöjen suurin sallittu määrä voi laskea yhdellä tai useammalla lähdöllä. Saadaksesi mahdollisimman monta lähtöä jakotukkikaappeihin, tulee kylmän käyttöveden putkinousu sijoittaa kaapissa vasemmalle ja syöttää alimpaa jakotukkia. Lämpimän käyttöveden putkinousu tulee sijoittaa oikealle ja kytkeä ylimpään jakotukkiin.

Lämmitysveden tuloputki tulee vastaavasti sijoittaa vasemmalle ja syöttää alimpaa jakotukkia. Paluuputken putkinousu tulee sijoittaa oikealle ja kytkeä ylimpään jakotukkiin.

Syöttöputket, joiden suojaputkien enimmäiskoko on 34, voidaan kytkeä kaapin alapuolelta, molemmilta sivuilta tai yläpuolelta. Putkilähdöt, joiden suojaputken enimmäiskoko on 34, johdetaan ylös- tai alaspäin kaapista. Jos järjestelmään liitetään LK PAL Universal-putki A, jossa on suojaputki 44 mm A32 RiR, käytetään LK Kaappiläpivientiä 44, tuote nro 241 95 95.

Kaappi varustetaan tarvittavalla määrällä kaappiläpivientejä. Huom! Eri tuote:
• 12–20 mm putkille sopii tuote LK Putkiläpivienti 12–20 LP
• 20–25 mm putkille sopii tuote LK Putkiläpivienti 20–25 LP
• 25 mm putkelle ja suojaputkelle sopii tuote LK Putkiläpivienti 25 LP
• 32–34 mm putkelle ja suojaputkelle sopii tuote LK Putkiläpivienti 32–34 LP
• 44 mm suojaputkelle sopii tuote LK Putkiläpivientipari 32 RiR LP

Kaapin pohjan ja valmiin lattian väli on oltava vähintään 250 mm, jotta ylivuotoputkelle jäisi tilaa. Ylivuotoputkessa on oltava kaato.
